دیافراگم در پمپ دیافراگمی

مقدمه

پمپ های دیافراگمی پنوماتیک از جمله تجهیزات حیاتی در صنایع مختلف محسوب می شوند که نقش مهمی در انتقال سیالات ایفا می کنند. در قلب این پمپ ها، دیافراگم به عنوان عنصر کلیدی عمل می کند که عملکرد صحیح پمپ به کیفیت و طراحی آن وابسته است. در این مقاله جامع، به بررسی اهمیت دیافراگم در پمپ های دیافراگمی پنوماتیک می پردازیم و نقش حیاتی آن را در عملکرد، کارایی و طول عمر این پمپ ها تحلیل خواهیم کرد.

بخش اول: آشنایی با پمپ دیافراگمی پنوماتیک

پمپ دیافراگمی پنوماتیک نوعی پمپ جابجایی مثبت است که از انرژی هوای فشرده برای انتقال سیالات استفاده می کند. این پمپ ها از دو دیافراگم انعطاف پذیر تشکیل شده اند که توسط یک میله رابط به هم متصل شده و حرکت رفت و برگشتی دارند.

مکانیسم کار پمپ دیافراگمی:

1. هوای فشرده به محفظه پشت دیافراگم وارد می شود.

2. دیافراگم به سمت مخالف کشیده می شود.

3. این حرکت باعث ایجاد خلاء در سمت دیگر شده و مایع به داخل پمپ مکیده می شود.

4. با تغییر جهت هوا، دیافراگم به موقعیت اولیه بازگشته و مایع را به بیرون می راند.

بخش دوم: دیافراگم – قلب تپنده پمپ

دیافراگم در پمپ دیافراگمی پنوماتیک نقش اساسی ایفا می کند و عملکرد آن را می توان به سه بخش اصلی تقسیم کرد:

1. جداکننده محیط های کاری

دیافراگم به عنوان یک مانع فیزیکی عمل می کند که:

• هوای فشرده محرک را از سیال منتقل شده جدا می کند.

• از آلودگی سیال توسط هوای فشرده جلوگیری می کند.

• مانع از نفوذ سیال به بخش هوای فشرده می شود.

2. عنصر انتقال نیرو

• انرژی هوای فشرده را به حرکت مکانیکی تبدیل می کند.

• حرکت رفت و برگشتی را برای ایجاد جریان سیال ایجاد می نماید.

• فشار سیستم را کنترل و تنظیم می کند.

3. عامل آب بندی

• از نشتی سیال جلوگیری می کند.

• نیاز به آب بندهای مکانیکی را مرتفع می سازد.

• امکان کار با سیالات خطرناک را فراهم می آورد.

بخش سوم: جنس دیافراگم و اهمیت آن

انتخاب مواد مناسب برای ساخت دیافراگم تأثیر مستقیمی بر عملکرد و طول عمر پمپ دارد. متداول ترین مواد مورد استفاده عبارتند از:

1. لاستیک طبیعی (NR)

• انعطاف پذیری عالی

• مقاومت خوب در برابر سایش

• مناسب برای سیالات خنثی

2. نیتریل (NBR)

• مقاومت عالی در برابر روغن ها و سوخت ها

• تحمل دمایی تا 100 درجه سانتیگراد

• مقاومت شیمیایی خوب

3. نئوپرن (CR)

• مقاومت در برابر ازن و آب و هوا

• انعطاف پذیری در دماهای پایین

• دوام خوب

4. EPDM

• مقاومت عالی در برابر حرارت (تا 150 درجه)

• مقاومت در برابر مواد شیمیایی قوی

• مناسب برای سیالات داغ

5. PTFE (تفلون)

• مقاومت شیمیایی استثنایی

• ضریب اصطکاک بسیار پایین

• تحمل دمایی بالا (تا 260 درجه)

6. مواد کامپوزیتی

• ترکیب مقاومت مکانیکی و شیمیایی

• طول عمر بسیار بالا

• هزینه بیشتر اما عملکرد برتر

بخش چهارم: عوامل مؤثر بر عمر دیافراگم

عمر دیافراگم در پمپ دیافراگمی پنوماتیک به عوامل متعددی بستگی دارد:

1. خستگی مواد

• تعداد سیکل های کاری

• دامنه حرکت دیافراگم

• تنش های وارده در هر سیکل

2. شرایط محیطی

• دمای کاری

• قرارگیری در معرض نور خورشید

• وجود ازن یا اکسیژن فعال

3. خواص سیال

• خورندگی شیمیایی

• ویسکوزیته

• وجود ذرات ساینده

4. طراحی پمپ

• شعاع خمش دیافراگم

• سیستم نگهدارنده دیافراگم

• توزیع تنش در دیافراگم

بخش پنجم: نشانه های خرابی دیافراگم

تشخیص به موقع خرابی دیافراگم می تواند از آسیب های جدی به پمپ جلوگیری کند. علائم هشداردهنده شامل:

1. کاهش دبی پمپ

2. افزایش مصرف هوای فشرده

3. نوسانات فشار خروجی

4. نشتی سیال از دریچه هوا

5. افزایش صدا و ارتعاش پمپ

6. مشاهده ترک یا پارگی در بازرسی بصری

بخش ششم: مزایای دیافراگم های با کیفیت

استفاده از دیافراگم های با کیفیت بالا مزایای قابل توجهی به همراه دارد:

1. افزایش قابلیت اطمینان

• کاهش دفعات توقف برای تعمیرات

• کارکرد پیوسته و بدون مشکل

• کاهش هزینه های نگهداری

2. بهبود ایمنی

• جلوگیری از نشت مواد خطرناک

• کاهش خطر آلودگی محیطی

• کارکرد ایمن در محیط های انفجاری

3. صرفه جویی اقتصادی

• طول عمر بالاتر و کاهش هزینه تعویض

• بازدهی انرژی بهتر

• کاهش تلفات سیال

4. انعطاف پذیری کاربردی

• توانایی کار با طیف وسیعی از سیالات

• تحمل شرایط کاری مختلف

• قابلیت استفاده در صنایع متنوع

بخش هفتم: کاربردهای پمپ دیافراگمی پنوماتیک

پمپ های دیافراگمی پنوماتیک به دلیل مزایای منحصر به فردشان در صنایع متعددی کاربرد دارند:

1. صنایع شیمیایی

• انتقال اسیدها و بازهای قوی

• پمپاژ مواد خورنده

• کار با حلال های آلی

2. صنایع غذایی و دارویی

• انتقال مواد حساس

• حفظ خلوص محصولات

• کار در شرایط استریل

3. صنایع معدنی و کانی

• پمپاژ دوغاب های ساینده

• انتقال مواد با ذرات جامد

• کار در محیط های خشن

4. تصفیه آب و فاضلاب

• انتقال مواد شیمیایی تصفیه

• پمپاژ لجن و پساب

• کار در محیط های مرطوب

5. صنایع رنگ و رزین

• انتقال مواد ویسکوز

• کار با پیگمنت ها و پرکننده ها

• حفظ یکنواختی محصول

بخش هشتم: نگهداری و تعمیر دیافراگم

رعایت نکات نگهداری می تواند عمر دیافراگم را به میزان قابل توجهی افزایش دهد:

اقدامات پیشگیرانه:

1. بازرسی دوره ای دیافراگم

2. تمیزکاری منظم پمپ

3. استفاده از فیلترهای مناسب

4. کنترل فشار کاری

5. اجتناب از کارکرد خشک

روش های تعویض دیافراگم:

1. تخلیه فشار سیستم

2. باز کردن محفظه پمپ

3. خارج کردن دیافراگم معیوب

4. تمیزکاری کامل قطعات

5. نصب دیافراگم جدید با روغن کاری مناسب

6. مونتاژ و تست نشتی

بخش نهم: نوآوری ها در فناوری دیافراگم

توسعه فناوری دیافراگم ها در سال های اخیر پیشرفت های چشمگیری داشته است:

1. دیافراگم های چندلایه

• ترکیب خواص مواد مختلف

• افزایش مقاومت در برابر خستگی

• بهبود عملکرد در شرایط سخت

2. سیستم های مانیتورینگ

• سنسورهای تشخیص پارگی

• نظارت بر ضخامت دیافراگم

• هشدارهای پیش از خرابی

3. طراحی های بهینه

• توزیع یکنواخت تنش

• کاهش تمرکز تنش

• افزایش عمر مفید

4. مواد نوین

• نانوکامپوزیت ها

• الاستومرهای پیشرفته

• پلیمرهای مهندسی شده

بخش دهم: انتخاب دیافراگم مناسب

برای انتخاب دیافراگم بهینه باید به عوامل زیر توجه کرد:

1. سازگاری شیمیایی

• مقاومت در برابر سیال کاری

• عدم واکنش با مواد شیمیایی

• پایداری در محیط کاری

2. شرایط فیزیکی

• محدوده دمایی کاری

• فشارهای عملیاتی

• سرعت سیکل کاری

3. ملاحظات اقتصادی

• هزینه اولیه در مقابل عمر مفید

• در دسترس بودن قطعه یدکی

• سهولت تعویض

4. الزامات صنعتی

• استانداردهای بهداشتی (مثل FDA)

• نیازهای ایمنی خاص

• شرایط محیطی ویژه

نتیجه گیری

دیافراگم در پمپ دیافراگمی پنوماتیک نه تنها یک جزء ساده، بلکه عنصری حیاتی است که عملکرد کلی پمپ را تعیین می کند. انتخاب، نگهداری و تعویض به موقع دیافراگم می تواند تفاوت بین عملکرد بهینه و خرابی های مکرر سیستم را مشخص کند. با توجه به پیشرفت های اخیر در مواد و طراحی دیافراگم ها، این قطعات امروزه قادر به تحمل شرایط کاری سخت تر و ارائه عمر طولانی تر هستند. سرمایه گذاری در دیافراگم های با کیفیت نه تنها هزینه های عملیاتی را کاهش می دهد، بلکه قابلیت اطمینان سیستم را به میزان قابل توجهی افزایش می دهد.

صنایع مختلف می توانند با درک اهمیت دیافراگم و انتخاب آگاهانه آن، بهره وری سیستم های پمپاژ خود را بهینه کرده و از مزایای متعدد پمپ های دیافراگمی پنوماتیک بهره مند شوند. در نهایت، توجه به این جزء کوچک اما حیاتی می تواند منجر به صرفه جویی های بزرگ در زمان، انرژی و هزینه های عملیاتی شود.

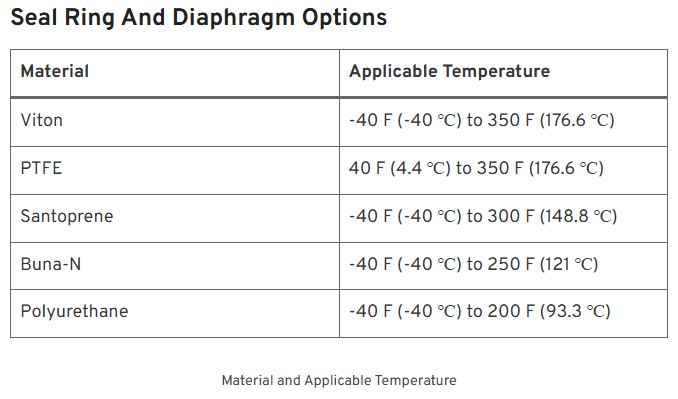

• تفلون PTFE
• هیترل Hytrel
• سانتوپرن Santoprene
• نیتریل Nitrile
• نئوپرن Neoprene
• وایتون Viton
• فلوئورو الاستومر FLUOROELASTOMER
• ژئولست GEOLAST
• TPE
• BUNA-N

مقدمه

پمپ‌های دیافراگمی به عنوان یکی از ابزارهای حیاتی در صنایع مختلف از جمله نفت و گاز، شیمیایی، غذایی و داروسازی شناخته می‌شوند. یکی از اجزای کلیدی این پمپ‌ها، دیافراگم است که نقش مهمی در جابجایی و انتقال مایعات ایفا می‌کند. انتخاب جنس مناسب برای دیافراگم بسیار حائز اهمیت است تا عملکرد بهینه و طول عمر بالای پمپ تضمین شود. در این مقاله به بررسی انواع جنس‌های مورد استفاده برای دیافراگم در پمپ‌های دیافراگمی، ویژگی‌ها، کاربردها و مزایای هر یک از آن‌ها پرداخته‌ایم.

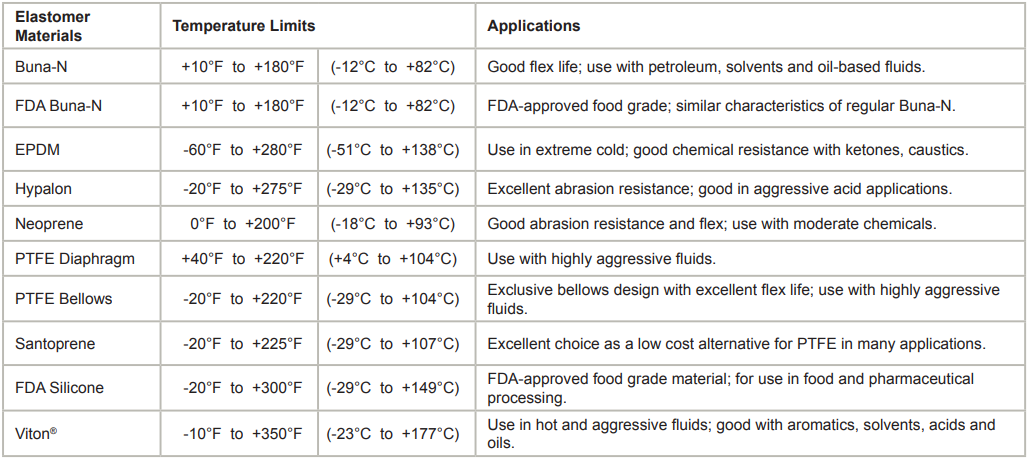

مواد مورد استفاده در ساخت دیافراگم

نیتریل (NBR)

نیتریل یا NBR یکی از محبوب‌ترین مواد برای ساخت دیافراگم پمپ‌های دیافراگمی است. این ماده دارای ویژگی‌های زیر است:

• مقاومت بالا در برابر روغن‌ها و سوخت‌ها: نیتریل دارای مقاومت بالایی در برابر تماس با روغن‌ها، سوخت‌ها و حلال‌های آلی است.
• دوام و استحکام مکانیکی: این ماده دارای دوام و استحکام مکانیکی بالایی است که به افزایش عمر مفید دیافراگم کمک می‌کند.
• انعطاف‌پذیری مناسب: نیتریل دارای انعطاف‌پذیری خوبی است که باعث عملکرد بهینه دیافراگم می‌شود.

تفلون (PTFE)

تفلون یا PTFE یکی دیگر از مواد مورد استفاده در ساخت دیافراگم پمپ‌های دیافراگمی است. این ماده دارای ویژگی‌های زیر است:

• مقاومت بالا در برابر مواد شیمیایی: تفلون دارای مقاومت بسیار بالایی در برابر مواد شیمیایی مختلف است و برای کاربردهایی با مواد شیمیایی قوی مناسب است.
• ضد چسبندگی: این ماده دارای خاصیت ضد چسبندگی است که از چسبیدن مواد به سطح دیافراگم جلوگیری می‌کند.
• مقاومت دمایی بالا: تفلون دارای مقاومت بالا در برابر دماهای بالا و پایین است و برای کاربردهایی با دماهای متغیر مناسب است.

هایپالون (CSM)

هایپالون یا CSM یک پلیمر مصنوعی است که به دلیل خواص منحصر به فرد خود، برای ساخت دیافراگم پمپ‌های دیافراگمی مورد استفاده قرار می‌گیرد. این ماده دارای ویژگی‌های زیر است:

• مقاومت در برابر نور خورشید و اوزون: هایپالون دارای مقاومت بالایی در برابر نور خورشید و اوزون است و برای کاربردهای خارجی مناسب است.
• مقاومت شیمیایی: این ماده دارای مقاومت مناسبی در برابر مواد شیمیایی است.
• دوام بالا: هایپالون دارای دوام و استحکام بالایی است که به افزایش عمر مفید دیافراگم کمک می‌کند.

ویتون (FKM)

ویتون یا FKM یک الاستومر فلوروپلاستیک است که به دلیل خواص منحصر به فرد خود، برای ساخت دیافراگم پمپ‌های دیافراگمی مورد استفاده قرار می‌گیرد. این ماده دارای ویژگی‌های زیر است:

• مقاومت بالا در برابر حرارت: ویتون دارای مقاومت بالایی در برابر دماهای بالا است و برای کاربردهایی با دماهای بالا مناسب است.
• مقاومت شیمیایی: این ماده دارای مقاومت بالایی در برابر مواد شیمیایی قوی و حلال‌ها است.
• دوام و استحکام: ویتون دارای دوام و استحکام بالایی است که به افزایش عمر مفید دیافراگم کمک می‌کند.

کاربردهای دیافراگم‌های پمپ دیافراگمی

صنایع نفت و گاز

دیافراگم‌های پمپ دیافراگمی به‌طور گسترده‌ای در صنایع نفت و گاز برای جابجایی نفت خام، گازهای مایع و مواد شیمیایی استفاده می‌شوند. انتخاب جنس مناسب دیافراگم به بهبود عملکرد و کارایی فرآیندهای استخراج و تولید نفت و گاز کمک می‌کند.

کاربردهای خاص در صنایع نفت و گاز

• انتقال نفت خام: جابجایی نفت خام از مخازن به سیستم‌های پالایش
• انتقال گازهای مایع: جابجایی گازهای مایع از مخازن به سیستم‌های انتقال
• تزریق مواد شیمیایی: تزریق مواد شیمیایی به چاه‌های نفت و گاز برای بهبود استخراج

صنایع شیمیایی

دیافراگم‌های پمپ دیافراگمی در صنایع شیمیایی به عنوان یک ابزار حیاتی برای جابجایی مواد شیمیایی و محلول‌ها مورد استفاده قرار می‌گیرند. انتخاب جنس مناسب دیافراگم به بهبود کارایی و بهره‌وری فرآیندهای تولید مواد شیمیایی کمک می‌کند.

کاربردهای خاص در صنایع شیمیایی

• انتقال مواد شیمیایی: جابجایی مواد شیمیایی از مخازن به خطوط تولید
• تصفیه مواد شیمیایی: جابجایی مواد شیمیایی به سیستم‌های تصفیه و خالص‌سازی
• تزریق مواد افزودنی: تزریق مواد افزودنی به فرآیندهای تولید مواد شیمیایی

صنایع غذایی

دیافراگم‌های پمپ دیافراگمی در صنایع غذایی نیز کاربردهای گسترده‌ای دارند. این دیافراگم‌ها برای جابجایی مواد غذایی و نوشیدنی‌ها استفاده می‌شوند و به دلیل مقاومت بالا در برابر خوردگی و سایش، به بهبود کیفیت محصولات نهایی کمک می‌کنند.

کاربردهای خاص در صنایع غذایی

• انتقال مواد غذایی مایع: جابجایی مواد غذایی مایع از مخازن به خطوط تولید
• انتقال نوشیدنی‌ها: جابجایی نوشیدنی‌ها از مخازن به سیستم‌های بسته‌بندی
• تزریق مواد افزودنی: تزریق مواد افزودنی به محصولات غذایی برای بهبود طعم و ویژگی‌های فیزیکی

صنایع داروسازی

دیافراگم‌های پمپ دیافراگمی در صنایع داروسازی به عنوان یک ابزار حیاتی برای جابجایی مواد دارویی و محلول‌ها مورد استفاده قرار می‌گیرند. انتخاب جنس مناسب دیافراگم به بهبود کارایی و بهره‌وری فرآیندهای تولید دارو کمک می‌کند.

کاربردهای خاص در صنایع داروسازی

• انتقال محلول‌های دارویی: جابجایی محلول‌های دارویی از مخازن به خطوط تولید
• تزریق مواد دارویی: تزریق مواد دارویی به فرآیندهای تولید دارو
• انتقال مواد اولیه دارویی: جابجایی مواد اولیه دارویی از مخازن به سیستم‌های تولید

مزایای دیافراگم‌های پمپ دیافراگمی

دقت بالا

دیافراگم‌های پمپ دیافراگمی به دلیل طراحی ویژه و استفاده از مواد با کیفیت بالا دارای دقت بالایی در جابجایی مایعات و مواد هستند. این ویژگی به بهبود دقت و کارایی فرآیندهای مختلف کمک می‌کند.

مقاومت در برابر خوردگی و شیمیایی

مواد استفاده شده در ساخت دیافراگم‌های پمپ دیافراگمی دارای مقاومت بالا در برابر خوردگی و مواد شیمیایی هستند. این ویژگی به افزایش عمر مفید دیافراگم و کاهش نیاز به تعمیرات و نگهداری کمک می‌کند.

استحکام و دوام

دیافراگم‌های پمپ دیافراگمی به دلیل استفاده از مواد با کیفیت بالا دارای استحکام و دوام بالایی هستند و توانایی تحمل فشار و دماهای بالا را دارند. این ویژگی به بهبود کارایی و بهره‌وری پمپ کمک می‌کند.

انعطاف‌پذیری

دیافراگم‌های پمپ دیافراگمی به دلیل استفاده از مواد الاستومری دارای خاصیت انعطاف‌پذیری هستند که باعث افزایش کارایی آن‌ها در شرایط مختلف می‌شود.

نصب و نگهداری آسان

دیافراگم‌های پمپ دیافراگمی به دلیل طراحی ساده و استفاده از مواد با کیفیت بالا، دارای نصب و نگهداری آسانی هستند. این ویژگی به کاهش هزینه‌های عملیاتی و افزایش زمان بهره‌وری کمک می‌کند.

نتیجه‌گیری

دیافراگم‌های پمپ دیافراگمی به عنوان یکی از اجزای حیاتی پمپ‌های دیافراگمی، نقش بسیار مهمی در جابجایی مایعات و مواد در صنایع مختلف دارند. انتخاب جنس مناسب دیافراگم به بهبود کارایی و بهره‌وری پمپ و کاهش هزینه‌های عملیاتی کمک می‌کند.
