پمپ دیافراگمی گراکو هاسکی Graco Husky

پمپ دیافراگمی گراکو هاسکی 1050

ژوئن 5, 2023
admin

دانلود منوال پمپ دیافراگمی گراکو هاسکی 1050

Properties

Property
Max. flow 189 l/min
Max. discharge pressure 8.6 bar
Air conn. 1/2″ BSP/NPT
Liquid conn. Combi flange DIN PN10/16
Maximum suction lift (dry) 4.9 m wc
Certificates ATEX
Liquid conn. DN25 – 1 Ansi 150
Maximum suction lift (wet) 8.8 m wc
Max. particle size 3.2 mm
Viscosity 10000 mPa.s
Max. temperature 82 °C
Materials liquids parts Polypropylene, Conductive Polypropylene, Kynar
Materials valves seats Acetal, Aluminium, Buna N, Geolast, Polypropylene, Kynar(PVDF), Hytrel, Santoprene, Stainless Steel, Viton
Materials valve balls Acetal,Buna N, Geolast, Hytrel, Santoprene, Stainless Steel, Viton, PTFE, Neoprene, Weighted Neoprene
Materials diaphragms PTFE (2 piece), PTFE (overmolded), Hytrel, Buna-N, Santoprene, Viton, Geolast, Neoprene (overmolded)
Material center section Polypropylene, Conductive Polypropylene

مشخصات فنی پمپ دیافراگمی گراکو هاسکی 1050

قطر ورودی و خروجی: 1 اینچ

قطر ورودی هوا: 1/2 اینچ

حداکثر دبی خروجی: 189 لیتر بر دقیقه

حداکثر فشار خروجی: 8.6 بار

حداکثر عمق مکش: 4.9 متر

حداکثر دمای سیال کاری: 65 درجه سانتی گراد

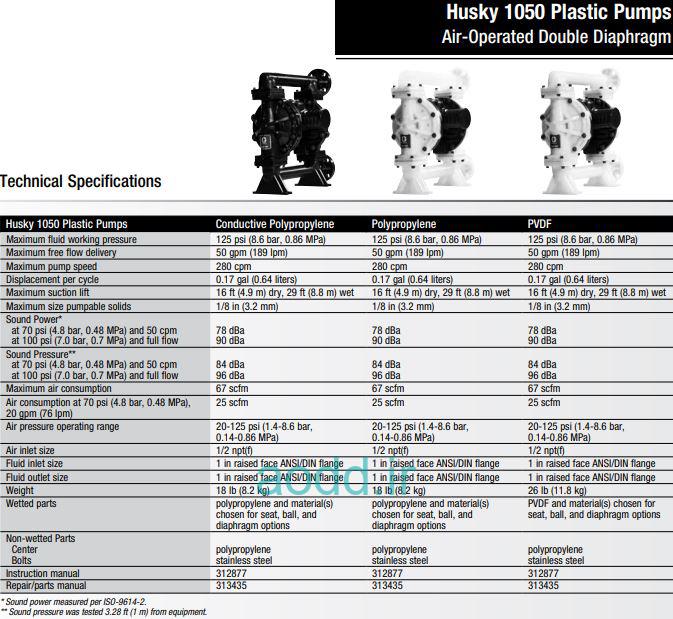

دیتاشیت پمپ دیافراگمی گراکو هاسکی 1050

منحنی عملکرد پمپ دیافراگمی گراکو هاسکی 1050



پمپ دیافراگمی گراکو هاسکی 1050 SS با قطعات دقیق با بالاترین کیفیت ساخته شده است. ماندگاری طولانی حتی در صورت استفاده با مایعات ساینده و این محصول بسیار مقرون به صرفه است. حرفه ای ها به این پمپ مراجعه می کنند زیرا راه حلی آسان و بی دردسر برای نیازهای جابجایی مایعات شما ارائه می دهد.

graco husky 1050 differents

اطلاعات پمپ دیافراگمی گراکو هاسکی 1050 SS

این محصول جایگزین شماره محصول: 617720 می شود

پمپ دیافراگمی دوگانه هاسکی 1050 1 اینچی (25.4 میلی‌متری) دارای یک دریچه هوای بدون سکون و ضربان کم است که تعویض صاف و سریع را فراهم می‌کند. در بخش های آلومینیومی، پلی پروپیلن، پلی پروپیلن رسانا، PVDF، فولاد ضد زنگ و سیال هاستلوی موجود است.

20 درصد افزایش در جریان سیال در مقایسه با هاسکی 1040.

امکانات پمپ دیافراگمی گراکو هاسکی 1050 SS

  • تعمیر و نگهداری آسان
  • سازگاری سیالات
  • دریچه های هوا منحصر به فرد و ثبت شده
  • قطعات دقیق نصب شده

فواید پمپ دیافراگمی گراکو هاسکی 1050 SS

    • بتونه کاری سریع و جریان فوری محصول
    • ویسکوزیته سیال تا 5000 cps و جامدات تا 0.09 اینچ (2.29 میلی متر) را کنترل می کند.
    • عالی برای سیالات ساینده، ویسکوزیته کم تا متوسط ​​و مواد حساس به برش

مشخصات پمپ دیافراگمی گراکو هاسکی 1050 SS

عمومی

اختراع طبقه بندی مواد خطرناک (IMO/EU). NA

ابعاد/وزن پمپ دیافراگمی گراکو هاسکی 1050 SS

ارتفاع [mm] 353
طول [mm] 348
اندازه جامد قابل پمپاژ [mm] حداکثر 3.2
وزن (کیلوگرم] 16.9
عرض [mm] 258

داده های تکنیکی پمپ دیافراگمی گراکو هاسکی 1050 SS

مصرف هوا [m³/min] حداکثر 1.9
اتصال ورودی هوا [اینچ] 1/2 NPT
فشار هوا [bar] محدوده کاری 1،4 – 8،6
اندازه ورودی و خروجی سیال [اینچ] 1
فشار سیال عملیاتی [bar] حداکثر 8.6
بالابر مکش [m] 8،8

داده های عملکرد

ظرفیت جریان [l/min] حداکثر 189
سرعت پمپ [cpm] حداکثر 280

پمپ دیافراگمی 1050 گراکو GRACO ساخت آمریکا

نام کالا پمپ دیافراگمی ۱ اینچ
مدل HUSKY 1050
شرکت سازنده GRACO
کشور سازنده آمریکا
نوع ولتاژ برق ورودی تکفاز
ولتاژ(V)
حداکثر ارتفاع مکش(M) ۵٫۵
حداکثر آبدهی(Lit/min) ۱۸۹
حداکثر سایز جامدات قایبل حمل(mm) ۳٫۲
 حداکثر ویسکوزیته ی سیال (سانتی پویز) ۱۰۰۰۰
 ابعاد
 وزن
 موارد مصرف

پمپ های دیافراگمی

گروهی از پمپ های با جابه جایی مثبت قابلیت هواگیری خودکار دارند.

متداول ترین نوع کاربردی این نوع پمپ ها در چاهک های تخلیه، مربوط به پمپ های دیافراگمی دوتایی با عملکرد مبتنی بر هواست.

ساختار پمپ دیافراگمی گراکو هاسکی ۱ اینچ Graco HUSKY 1050

  • ساختار این پمپ در حقیقت، از دو پمپ تشکیل می شود که یکی عمل مکش و دیگری عمل دهش را انجام می دهد.
  • هوای فشرده از طریق شیر خروج هوا خارج شده و از یک دیافراگم به دیگری رانده می شود.
  • با وارد شدن فشار به یک دیافراگم، هوا از دیگری
  • پمپ دیافراگمی گراکو هاسکی ۱ اینچ Graco HUSKY 1050 خارج می شود.
  • وقتی به دیافراگم فشار وارد شود،سیال به محفظه ی پمپاژ رانده شده
  • و باعث افزایش فشار در آن می شود.
  • این امر باعث بسته شدن دهانه ی مکش نسبت پمپ دیافراگمی
  • گراکو هاسکی ۱ اینچ Graco HUSKY 1050 به فشار پایین تر مکش می شود
  • و شیر تخلیه را برای خروج مایع از پمپ باز می کند.
  • با حرکت دیافراگم به بیرون از محفظه ی پمپ، فشار کاهش می یابد
  • سپس شیر مکش باز شده و شیر تخلیه بسته می شود.
  • این حرکت با خروج هوا باعث پدید آمدن ناحیه ای با فشار پایین
  • در محفظه ی پمپ دیافراگمی گراکو هاسکی ۱ اینچ Graco HUSKY 1050 می شود
  • و به مایع این امکان را می دهند تا با حرکت به سمت بالای خط خط مکش وارد پمپ شود.

617720-2

مطالعه پمپ دیافراگمی هاسکی سری 1050

ویژگی های کلیدی پمپ دیافراگمی هاسکی سری 1050

  • حداکثر فشار : 8.6 بار
  • دبی : حداکثر 189 لیتر بر دقیقه
  • قطر :  اینچ

کاربرد :

  • با توجه به متریال به کار رفته در این پمپ که
  • شامل آلومینیوم، PP، PVDF و استیل 316 می باشد،
  • برای انتقال انواع حلال و مواد غذایی و
  • هم چنین سیالات حاوی ذرات ریز تا قطر 3.2 میلی متر به کار می رود.

پمپ دیافراگمی گراکو هاسکی مهم ترین محصول کمپانی گراکو است.

  • گراکو موفقیت خود را مدیون تعهد بی دریغ خود به برتری های تکنیکی،
  • تولید در حد کلاس جهانی و خدمات بی نظیر به مشتریان است.
  • GRACO در سال 1926 در آمریکا تاسیس شد
  • و اکنون یک لیدر جهانی در سیستم ها و اجزای انتقال سیال است.
  • گراکو این تضمین را به مشتریان خود می دهد
  • که تمامی محصولاتش قابل اعتماد بوده
  • و می تواند نیاز های مشتریان را در سرتاسر دنیا بر طرف نماید.
  • گراکو به طور مداوم کیفیت و طراحی محصولات خود را ارتقاء بخشیده
  • و این کار را با توجه به نظرات و نیاز های مشتریان انجام می دهد.
  • در مورد افتخارات گراکو می توان گفت از ابتدای تاسیس تا کنون توانسته
  • به کسب گواهی ها و جوایز زیادی از جمله  FM, UL,ETL  و ATEX  نایل آمده است
  • پمپ دیافراگمی گراکو هاسکی 1050 Graco HUSKY یک اینچ
  • محصولات گراکو از جمله پمپ دیافراگمی  هاسکی سری 1050 به منظور حرکت،
  • اندازه گیری، کنترل و توزیع طیف گسترده ای از سیالات
  • با ویسکوزیته متفاوت و حاوی ذرات جامد در صنایع،
  • روغن کاری وسایل نقلیه و کارگاه های تبلیغاتی مورد استفاده قرار می گیرند.

617720-1

مشخصات کلی و فنی  پمپ دیافراگمی هاسکی سری 1050

  • ویژگی های منحصز به فرد: عدم نشتی، عمر بسیار طولانی، دریچه های فنری، پالس کم
  • حداکثر دما : 82 درجه سانتی گراد
  •  متریال به کار رفته : استیل 16 و آلومینیوم ، هستلوی (آلیاژ بر پایه نیکل)، PP و PVDF
  • ماکسیمم قطر ذره قابل انتقال : 3.2 میلی متر
  • حداکثر مکش خشک : 4.9
  • جداکثر مکش تر : 8.8

پمپ دیافراگمی هاسکی سری 1050 یک پمپ جا به جایی دوبله است

که قطر ورودی و خروجی 1 اینچ دارد. مواد به کار رفته در این پمپ عبارتند از :

آلومینیوم، پلیپروپیلن، پلیپروپیلن هادی، PVDF ، استیل ضد زنگ و هاستلوی..

والو هوای این پمپ دیافراگمی گراکو هاسکی 1050 Graco HUSKY یک اینچ مانند

سری 307 پالس کمی داشته که سبب می شود عملکرد نرم و سریعی داشته باشد.

پمپ مدل 1050 مزایای زیادی دارد از آن جمله می توان به عدم نشتی

به دلیل استفاده از بخش مرکزی یک تکه، عمر بسیار طولانی ( 5 برابر دیگر پمپ های دیافراگمی)

و داشتن دریچه های فنری قابل تعمیر از بیرون با پالس کم اشاره کرد.

این پمپ حداکثر فشار کاری 8.6 بار، حداکثر آب دهی 189 لیتر بر دقیقه، مکش 4.9 تا 8.8 متر می باشد.

خرید پمپ دیافراگمی مناسب

نیارمند داشتن اطلاعات تخصصی در خصوص دبی، فشار، حداکثر مکش و نوع متریال به کار رفته در پمپ است.
زیرا اگر پمپ نادرستی را انتخاب نمایید،
علاوه بر معیوب شدن پمپ دیافراگمی گراکو هاسکی 1050 Graco HUSKY یک اینچمی تواند به تاسیسات آسیب رساند
