پمپ دیافراگمی یامادا سری NDP-80 توانایی ایجاد دبی تا 757 لیتر بر دقیقه و بیشینه فشار خروجی 7 بار را دارد. این تجهیز صنعتی با اندازه ورودی و خروجی سیال 3 اینچ و برای پمپاژ سیالات مختلف از قبیل انواع مواد شیمیایی، ضد یخ، مواد شوینده، روغن موتور، رزین، گریس، جوهر و اسلاری با ذرات معلق تا اندازه 10 میلی متر استفاده می شود و در صنایع مختلفی از قبیل صنایع نفت و گاز، پتروشیمی، غذایی، آب و فاضلاب و … کاربرد دارد.
بدنه پمپ دیافراگمی Yamada، آلومینیوم، فولاد ضد زنگ، چدن، پلی پروپیلن یا PVDF و جنس دیافراگم های آن PTFE، Buna، Hytrel، وایتون، سانتوپرن یا نئوپرن است و بر اساس نوع کاربرد و ماده انتقالی انتخاب می شوند.
این تجهیز صنعتی با عملکرد عالی و بهره وری حداکثری از هوا، دیافراگم هایی با طول عمر زیاد دارد و در طراحی آن، مواد مختلفی برای انواع کاربردها به کار رفته است. این پمپ، دیافراگمهای با طول عمر زیاد و راندمان بالایی دارد.
انواع مواد
:: آلومینیوم |
|
| ابعاد: | 20.57 اینچ × 39.30 اینچ ارتفاع |
| وزن خالص: | 143 پوند (65 کیلوگرم) |
| وزن حمل و نقل: | 163 پوند |
:: پلی پروپیلن (فلنج ANSI) |
|
| ابعاد: | 22.83 اینچ × 41.10 اینچ ارتفاع |
| وزن خالص: | 141 پوند (64 کیلوگرم) |
| وزن حمل و نقل: | 161 پوند |
:: فولاد ضد زنگ (NPT) |
|
| ابعاد: | 20.51 اینچ W x 38.73 اینچ ارتفاع |
| وزن خالص: | 225 پوند (102 کیلوگرم) |
| وزن حمل و نقل: | 245 پوند |
:: فولاد ضد زنگ (ANSI FLANGE) |
|
| ابعاد: | 20.51 اینچ W x 38.73 اینچ ارتفاع |
| وزن خالص: | 225 پوند (102 کیلوگرم) |
| وزن حمل و نقل: | 245 پوند |
:: چدن |
|
| ابعاد: | 20.51 اینچ W x 38.73 اینچ ارتفاع |
| وزن خالص: | 247 پوند (112 کیلوگرم) |
| وزن حمل و نقل: | 267 پوند |
مدل های پمپ NDP-80
| مدل # | شرح |
| 852429 | NDP-80BAC |
| 852238 | NDP-80BAN |
| 852430 | NDP-80BAE |
| 852239 | NDP-80BAH |
| 852725 | NDP-80BAS |
| 852306 | NDP-80BAV |
| 852240 | NDP-80BAT |
| 852240-U | NDP-80BAU |
| 852431 | NDP-80BSC |
| 852241 | NDP-80BSN |
| 852432 | NDP-80BSE |
| 852242 | NDP-80BSH |
| 852726 | NDP-80BSS |
| 852307 | NDP-80BSV |
| 852243 | NDP-80BST |
| 852243-U | NDP-80BSU |
| 852653 | NDP-80BSC-NPT |
| 852649 | NDP-80BSN-NPT |
| 852654 | NDP-80BSE-NPT |
| 852650 | NDP-80BSH-NPT |
| 852728 | NDP-80BSS-NPT |
| 852652 | NDP-80BSV-NPT |
| 852651 | NDP-80BST-NPT |
| 852651-U | NDP-80BSU-NPT |
| 852859 | NDP-80BFC |
| 852855 | NDP-80BFN |
| 852860 | NDP-80BFE |
| 852856 | NDP-80BFH |
| 852861 | NDP-80BFS |
| 852858 | NDP-80BFV |
| 852857 | NDP-80BFT |
| 852857-U | NDP-80BFU |
| 852433 | NDP-80BPC |
| 852244 | NDP-80BPN |
| 852434 | NDP-80BPE |
| 852245 | NDP-80BPH |
| 852727 | NDP-80BPS |
| 852308 | NDP-80BPV |
| 852246 | NDP-80BPT |
| 852246-U | NDP-80BPU |
اطلاعات عمومی پمپ
| 215 گالن در دقیقه | |
| پورت سیال 3 اینچی (فلنج NPT یا ANSI) |
اتصالات ورودی و تخلیه
| پلی پروپیلن (PPG) | فلنج 3 اینچی ANSI B16.5 #150 |
| آلومینیوم (ADC-12) | فلنج 3 اینچی ANSI B16.5 #150 (با ضربه خورده 3 اینچی NPT زن) |
| فولاد ضد زنگ (316) | 3 اینچ ANSI فلنج B16.5 #150 یا 3 اینچ زن NPT |
| چدن | 3 اینچ NPT زن |
| ورودی هوا | 3/4 اینچ NPT زن (شامل شیر توپی) |
| اگزوز هوا | 1 اینچ NPT زن (شامل صدا خفه کن) |
حداکثر دمای مایع دیافراگم 1
| (N) Buna N 180 درجه فارنهایت (82 درجه سانتیگراد) |
| (C) نئوپرن 180 درجه فارنهایت (82 درجه سانتیگراد) |
| (S) Santoprene® ( TPO) 180°F (82°C) |
| (E) EPDM 212 درجه فارنهایت (100 درجه سانتیگراد) |
| (T) PTFE 212 درجه فارنهایت (100 درجه سانتیگراد) |
| (H) Hytrel ® (TPE) 248 درجه فارنهایت (120 درجه سانتیگراد) |
| (V) Viton ® fluoroelastomer 248°F (120°C) |
| (U) نهایت 212 درجه فارنهایت (100 درجه سانتیگراد) |
| * حداکثر دمای مایع برای فلز توسط الاستومر (مواد دیافراگمی) تعیین می شود. پمپ های پلی پروپیلن دارای حداکثر دمای مایع 180 درجه فارنهایت (82 درجه سانتیگراد) بدون توجه به جنس دیافراگم هستند. |
| فشار منبع هوا (همه مدل ها) | 20 تا 100 PSI (1.4 تا 7 کیلوگرم بر سانتی‌متر مربع) |
| حجم تخلیه در هر چرخه | دیافراگم لاستیکی: 2.26 گالن (8.57 لیتر) دیافراگم PTFE: 1.0 گالن (3.8 لیتر) |
| حداکثر چرخه در دقیقه | دیافراگم لاستیکی: 95 دیافراگم PTFE: 160 |
| حداکثر اندازه جامد | 13/32 اینچ (10 میلی متر) |
| حداکثر بالابر مکش خشک | قابلیت پمپ لاستیکی: 19 فوت |
| موتور هوا | استاندارد: آلومینیوم |
| پوشش اختیاری | روکش PTFE |
پمپ دیافراگمی دوگانه YAMADA ® NDP-80 SERIES
آلومینیوم NDP-80 (ANSI FLANGE)
ابعاد: 20.57 اینچ W x 39.30 اینچ
وزن خالص: 143 پوند. (65 کیلوگرم)
وزن حمل و نقل: 163 پوند.
چدن NDP-80 (NPT)
ابعاد: 20.51 اینچ W x 38.73 اینچ
وزن خالص: 247 پوند. (112 کیلوگرم)
وزن حمل و نقل: 267 پوند.
پلی پروپیلن NDP-80 (ANSI FLANGE)
ابعاد: 22.83 اینچ W x 41.10 اینچ
وزن خالص: 141 پوند. (64 کیلوگرم)
وزن حمل و نقل: 161 پوند.
فولاد ضد زنگ NDP-80 (فلنج ANSI)
ابعاد: 20.51 اینچ W x 38.73 اینچ
وزن خالص: 225 پوند. (102 کیلوگرم)
وزن حمل و نقل: 245 پوند.
فولاد ضد زنگ NDP-80 (NPT)
ابعاد: 20.51 اینچ W x 38.73 اینچ
وزن خالص: 225 پوند. (102 کیلوگرم)
وزن حمل و نقل: 245 پوند.
پورت سیال 3 اینچی
پمپ های Aodd سری NDP-80 Yamada حداکثر سرعت جریان 215 گالن در دقیقه را ارائه می دهند . پمپ ها در آلومینیوم، فولاد ضد زنگ (316)، Kynar® (PVDF)، استال زمینی و پلی پروپیلن موجود هستند .
آنچه یامادا را از سایر بسته ها جدا می کند، فناوری دریچه هوای ما است . یامادا از یک دریچه هوای اصلی کاملاً بدون روغن کاری و مکانیزم های خلبان مستقل برای کنترل منطق هوا استفاده می کند.

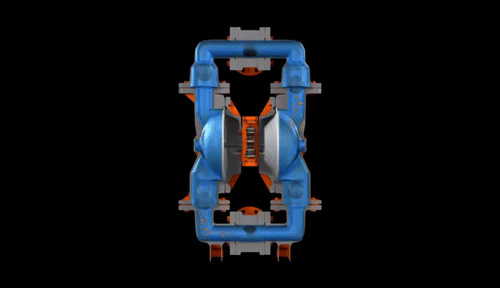

همانطور که هوای فشرده وارد پمپ می شود، بسته به موقعیت شروع قرقره c، از طریق دریچه هوای اصلی به یک طرف یا طرف دیگر هدایت می شود. وقتی هوا وارد محفظه می شود، دیافراگم را به بیرون وادار می کند. این حرکت بیرونی مایع را از شیر توپی تخلیه خارج می کند و شیر توپی ورودی مخالف را بار می کند. همانطور که دیافراگم به سمت بیرون حرکت می کند، دیافراگم متصل در طرف مقابل، دیافراگم را به سمت داخل می کشد.
هنگامی که یک حرکت کامل حرکت می کند، با شیر خلبان تماس می گیرد، آن را فشار می دهد و مهر و موم را می شکند تا یک درگاه اگزوز باز شود.
درگاه باز اجازه می دهد تا هوای فشرده از قسمت پشتی دریچه هوا به خروجی اگزوز برود. افت فشار باعث تغییر دریچه هوای اصلی می شود. این حرکت به سادگی در طرف دیگر تکرار می شود.
