دانلود منوال پمپ دیافراگمی گراکو هاسکی 716
Properties
| Property | |
|---|---|
| Max. flow | 61 l/min |
| Max. discharge pressure | 7 bar |
| Air conn. | 1/4″ BSP/NPT |
| Liquid conn. | 3/4″ BSP/NPT |
| Maximum suction lift (dry) | 4.5 m wc |
| Certificates | ATEX |
| Maximum suction lift (wet) | 7.6 m wc |
| Max. particle size | 2.5 mm |
| Viscosity | 5000 mPa.s |
| Max. temperature | 107 °C |
| Materials liquids parts | Aluminium, Stainless Steel |
| Materials valves seats | Acetal, Polypropylene, Stainless Steel, Kynar |
| Materials valve balls | Buna-N, Santoprene, Stainless Steel, Hytrel, PTFE, Viton |
| Materials diaphragms | PTFE (2 piece), PTFE (overmolded), Hytrel, Buna-N, Santoprene, Viton |
| Material center section | Polypropylene |
ویژگی‌های پمپ دیافراگمی گراکو هاسکی Graco Husky 716 آلومینیوم ptfe
- جنس بدنه: آلومینیوم
- قطر لوله ورودی: 3/4 اینچ ( 19.1 میلی متر )
- قطر لوله خروجی: 3/4 اینچ ( 19.1 میلی متر )
- دبی: 61 لیتر بر دقیقه
پمپ دیافراگمی گراکو GRACO ساخت آمریکا
| نام کالا | پمپ دیافراگمی ۳/۴ اینچ |
| مدل | HUSKY 716 |
| شرکت سازنده | GRACO |
| کشور سازنده | آمریکا |
| نوع ولتاژ برق ورودی | تکفاز |
| ولتاژ(V) | |
| حداکثر ارتفاع مکش(M) | ۴٫۵ |
| حداکثر آبدهی(Lit/min) | ۶۱ |
| حداکثر سایز جامدات قایبل حمل(mm) | ۲٫۵ |
| حداکثر ویسکوزیته ی سیال (سانتی پویز) | ۵۰۰۰ |
| ابعاد | |
| وزن | |
| موارد مصرف |
پمپ های دیافراگمی
گروهی از پمپ های با جابه جایی مثبت قابلیت هواگیری خودکار دارند.متداول ترین نوع کاربردی این نوع پمپ ها در چاهک های تخلیه، مربوط به پمپ های دیافراگمی دوتایی با عملکرد مبتنی بر هواست.
ساختار پمپ دیافراگمی
ساختار این پمپ در حقیقت، از دو پمپ تشکیل می شود که یکی عمل مکش و دیگری عمل دهش را انجام می دهد.هوای فشرده از طریق شیر خروج هوا خارج شده و از یک دیافراگم به دیگری رانده می شود. با وارد شدن فشار به یک دیافراگم، هوا از دیگری خارج می شود.
وقتی به دیافراگم فشار وارد شود،سیال به محفظه ی پمپاژ رانده شده و باعث افزایش فشار در آن می شود.این امر باعث بسته شدن دهانه ی مکش نسبت به فشار پایین تر مکش می شود و شیر تخلیه را برای خروج مایع از پمپ باز می کند.
با حرکت دیافراگم به بیرون از محفظه ی پمپ، فشار کاهش می یابد؛سپس شیر مکش باز شده و شیر تخلیه بسته می شود.این حرکت با خروج هوا باعث پدید آمدن ناحیه ای با فشار پایین در محفظه ی پمپ می شود و به مایع این امکان را می دهند تا با حرکت به سمت بالای خط خط مکش وارد پمپ شود.
گروه صنعتی
مهندسین ما در واحد فنی منتظر شما هستند. تا در طراحی ، خرید، و انجام انواع پروژه های کشاروزی، صنعتی و ساختمانی ( گلخانه صنعتی، پرورش ماهی، انواع صنایع سبک و سنگین، صنایع شیمیایی، راهسازی، دامداری و دامپروری) دانش کافی و کاربردی را در اختیار شما قرار دهند.

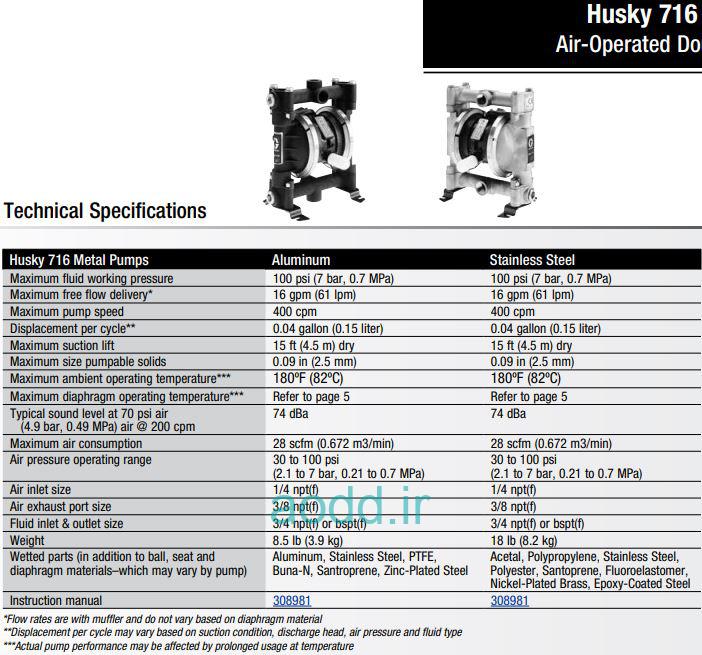

| پمپ دیافراگمی مدل هاسکی 716 فلزی | آلومینیوم/استنلس استیل | ||
| حداکثر فشار کاری | 7.0 بار (0.7MPa – 100psi) | ||
| حداکثر دبی | 61 لیتر بر دقیقه (16gpm) | ||
| حداکثر سرعت پمپ | 400cpm | ||
| جابجایی در هر سیکل | 0.15 لیتر (0.04 گالن) | ||
| حداکثر عمق مکش | 4.5 متر (15 فوت) خشک | ||
| حداکثر اندازه ذرات جامد | 2.5 میلیمتر (0.09 اینچ) | ||
| حداکثر دمای کاری دیافراگم | PTFE | 104.4 درجه سانتیگراد (220 درجه فارنهایت) | |
| Santoprene | 82.2 درجه سانتیگراد (180 درجه فارنهایت) | ||
| Buna-N | 82.2 درجه سانتیگراد (180 درجه فارنهایت) | ||
| TPE | 65.5 درجه سانتیگراد (150 درجه فارنهایت) | ||
| Fluoroelastomer | 121.1 درجه سانتیگراد (250 درجه فارنهایت) | ||
| سطح معمول صدا در فشار 4.9 بار (0.49MPa – 70psi) هوا در 125 cpm | 74 دسی بل | ||
| حداکثر هوای مصرفی | 0.672 متر مکعب بر دقیقه (28Scfm) | ||
| بازه فشار هوای کاری | 2.1 تا 7.0 بار (0.21 to 0.7 MPa – 30 to 100 psi) | ||
| سایز ورودی هوا | 1/4 npt(f) | ||
| سایز محل تخلیه هوا | 3/8 npt(f) | ||
| سایز ورودی و خروجی سیال | 3/4 npt(f) or bsp(f) | ||
وزن پمپ دیافراگمی مدل هاسکی 716 فلزی با متریال های مختلف بدنه متفاوت می باشد:
- بدنه AL (آلومینیوم): 3.9 کیلوگرم (8.5 پوند)
- بدنه استنلس استیل: 8.2 کیلوگرم (18 پوند)
