پمپ دیافراگمی گراکو هاسکی 205

پمپ پلاستیکی هاسکی 205

دانلود کاتالوگ پمپ دیافراگمی گراکو هاسکی Graco Husky 205

Properties

Property
Max. flow	19 l/min
Max. discharge pressure	7 bar
Air conn.	1/4″ BSP/NPT
Liquid conn.	1/4″ BSP/NPT
Maximum suction lift (dry)	2.5 m wc
Certificates	ATEX
Maximum suction lift (wet)	4.4 m wc
Max. particle size	1.5 mm
Viscosity	500 mPa.s
Max. temperature	82 °C
Materials liquids parts	Polypropylene, Acetal, Kynar
Materials valves seats	Acetal, Polypropylene, Kynar
Materials diaphragms	Santoprene, PTFE
Material center section	Polypropylene

ویژگی های پمپ دیافراگمی گراکو هاسکی 205 Graco 205 Series

ساخت کشور: آمریکا
حداکثر فشار: 7 بار
جنس بدنه: پلی پروپیلن ، استال و PVDF
موارد کاربرد: جهت انتقال انواع حلال ، گریس ، رزین ، چسب ، رنگ ، مواد سمی ، اسید ، سس ، مربا ، رب ، شکلات و …

مقدمه

پمپ‌های دیافراگمی هوایی به دلیل انعطاف‌پذیری، ایمنی بالا و قابلیت انتقال طیف گسترده‌ای از سیالات، جایگاه ویژه‌ای در صنایع مختلف دارند. پمپ دیافراگمی Graco Husky 205 یکی از محصولات باکیفیت و پرکاربرد شرکت Graco است که با طراحی جمع‌وجور و عملکرد قابل‌اطمینان، نیازهای صنایع کوچک و متوسط را به‌خوبی برآورده می‌کند.

در این مقاله، به بررسی ویژگی‌ها، مزایا، کاربردها و نحوه عملکرد این پمپ می‌پردازیم. همچنین، مشخصات فنی آن را به‌صورت دقیق تحلیل خواهیم کرد تا شما بتوانید بهترین انتخاب را برای نیازهای خود داشته باشید.

معرفی پمپ دیافراگمی Graco Husky 205

پمپ Husky 205 یک پمپ دیافراگمی پنوماتیک (هوایی) است که برای انتقال سیالات با دبی متوسط طراحی شده است. این پمپ با حداکثر دبی 19 لیتر در دقیقه و فشار تخلیه 7 بار، گزینه‌ای ایده‌آل برای صنایع شیمیایی، غذایی، رنگ‌سازی و تولیدی محسوب می‌شود.

ویژگی‌های کلیدی:

ابعاد جمع‌وجور و نصب آسان
مصرف هوای بهینه با عملکرد کم‌صدا
ساختار مقاوم از جنس پلی‌پروپیلن، استال و کاینار
قابلیت انتقال سیالات ویسکوز تا 500 mPa.s
مقاوم در برابر مواد شیمیایی خورنده
گواهی ATEX برای استفاده در محیط‌های قابل انفجار
امکان پمپاژ ذرات جامد تا 1.5 میلی‌متر

مشخصات فنی پمپ Graco Husky 205

در جدول زیر، مشخصات فنی این پمپ به‌صورت خلاصه ارائه شده است:

پارامتر	مقدار
حداکثر دبی جریان	19 لیتر در دقیقه
حداکثر فشار تخلیه	7 بار
اتصالات هوایی	1/4 اینچ BSP/NPT
اتصالات سیال	1/4 اینچ BSP/NPT
حداکثر ارتفاع مکش خشک	2.5 متر ستون آب
حداکثر ارتفاع مکش تر	4.4 متر ستون آب
حداکثر اندازه ذرات	1.5 میلی‌متر
حداکثر ویسکوزیته	500 mPa.s
حداکثر دمای کاری	82 درجه سانتی‌گراد
گواهی‌ها	ATEX (منطقه قابل انفجار)

جنس مواد به‌کاررفته در ساختار پمپ:

قطعات در تماس با سیال: پلی‌پروپیلن، استال، کاینار
نشیمنگاه شیرها: استال، پلی‌پروپیلن، کاینار
دیافراگم: سانتوپرن، PTFE
بخش مرکزی پمپ: پلی‌پروپیلن

مزایای پمپ دیافراگمی Husky 205

1. مقاومت شیمیایی بالا

با توجه به استفاده از مواد پلیمری مقاوم مانند پلی‌پروپیلن، استال و کاینار، این پمپ قابلیت انتقال اسیدها، بازها و حلال‌های شیمیایی را دارد.

2. عملکرد بدون نیاز به برق

این پمپ با استفاده از هوای فشرده کار می‌کند و در محیط‌هایی که دسترسی به برق محدود است یا خطر جرقه وجود دارد، گزینه مناسبی محسوب می‌شود.

3. قابلیت مکش خشک و تر

با حداکثر ارتفاع مکش خشک 2.5 متر و مکش تر 4.4 متر، این پمپ برای مصارف مختلف از جمله تخلیه مخازن و انتقال سیالات مناسب است.

4. گواهی ATEX برای محیط‌های انفجاری

این مدل برای استفاده در مناطق خطرناک و قابل انفجار تأیید شده است و ایمنی بالایی در صنایع نفت، گاز و شیمیایی دارد.

5. تعمیر و نگهداری آسان

طراحی ساده و دسترسی آسان به قطعات داخلی، تعویض دیافراگم و شیرها را تسهیل می‌کند.

کاربردهای پمپ Graco Husky 205

این پمپ در صنایع زیر کاربرد گسترده‌ای دارد:

1. صنایع شیمیایی و پتروشیمی

انتقال اسیدها، بازها و حلال‌های شیمیایی
پمپاژ مواد با ویسکوزیته متوسط

2. صنایع رنگ و رزین

انتقال رنگ‌های پایه آب و حلال‌دار
پمپاژ مواد پرکننده و پیگمنت‌ها

3. صنایع غذایی و دارویی

جابه‌جایی روغن‌های خوراکی، شربت‌ها و مواد غلیظ
انتقال مواد با دمای بالا تا 82°C

4. صنایع تصفیه آب و فاضلاب

پمپاژ مواد شیمیایی مورد استفاده در تصفیه‌خانه‌ها
انتقال سیالات حاوی ذرات جامد تا 1.5 میلی‌متر

نحوه عملکرد پمپ دیافراگمی هوایی

پمپ‌های دیافراگمی با استفاده از هوای فشرده و حرکت رفت‌وبرگشتی دیافراگم عمل می‌کنند. در پمپ Husky 205، هوای فشرده وارد محفظه پمپ شده و با ایجاد حرکت متناوب، سیال را از قسمت مکش به قسمت تخلیه منتقل می‌کند.

مراحل کار:

مرحله مکش: هوای فشرده به یک طرف دیافراگم وارد شده و باعث حرکت آن می‌شود. این حرکت، فشار منفی ایجاد کرده و سیال به داخل پمپ کشیده می‌شود.
مرحله تخلیه: با تغییر جهت هوای فشرده، دیافراگم به سمت مقابل حرکت کرده و سیال را به سمت خروجی هدایت می‌کند.
سیستم شیرهای یک‌طرفه: شیرهای توپی و نشیمنگاه‌ها از بازگشت سیال جلوگیری می‌کنند.

مقایسه Husky 205 با سایر پمپ‌های دیافراگمی

ویژگی	Husky 205	پمپ‌های رقابتی
حداکثر دبی	19 لیتر/دقیقه	~15-20 لیتر/دقیقه
فشار تخلیه	7 بار	~5-6 بار
مقاومت شیمیایی	بالا	متوسط تا بالا
گواهی ATEX	دارد	برخی مدل‌ها ندارند
قابلیت مکش خشک	2.5 متر	~2-3 متر

نتیجه‌گیری

پمپ دیافراگمی Graco Husky 205 یک انتخاب ایده‌آل برای صنایعی است که نیاز به انتقال ایمن و کارآمد سیالات شیمیایی، رنگ‌ها و مواد با ویسکوزیته متوسط دارند. با مشخصات فنی مناسب، مقاومت بالا در برابر خوردگی و گواهی ATEX، این پمپ عملکردی مطمئن در محیط‌های چالش‌برانگیز ارائه می‌دهد.

اگر به دنبال پمپی با ابعاد جمع‌وجور، مصرف هوای بهینه و تعمیرات آسان هستید، Husky 205 گزینه مناسبی برای شما خواهد بود.

هاسکی 205

پمپ پلاستیکی هاسکی 205 PP AODD، PP/PT/PT-FKM

شماره قطعه: D12091

پمپ‌های دیافراگمی دوگانه ما با هوای هاسکی دارای ویژگی‌هایی هستند که به شما کمک می‌کنند کار را هر بار به درستی انجام دهید و برای صرفه‌جویی در هزینه شما ساخته شده‌اند.

یک توزیع کننده پیدا کنیددرخواست نقل قول

سوالی در مورد این محصول دارید؟اگر اطلاعات مورد نیاز خود را پیدا نکردید، از یکی از کارشناسان ما بپرسید.

از یک متخصص بپرسید

امکانات

پمپ پلاستیکی هاسکی 205

انگلیسی

پمپ دیافراگمی هوادار Husky 205 دارای شیرهای چک فنری برای پرایمینگ برتر در هر پیکربندی نصب است.

دیافراگم های PTFE و سانتوپرن با شکل واقعی برای عملکرد بهتر
چک های فنری به پمپ دیافراگمی اجازه می دهد تا در هر جهتی کار کند
ورودی و خروجی قابل تعویض هستند
گزینه کنترل از راه دور با استفاده از کنترلر خارجی
پمپ دو دیافراگمی با دریچه انتهایی 1/4 اینچی (6.35 میلی متر).

مشخصات و اسناد

مشخصات فنی

تبدیل به متریک

اندازه درگاه خروجی هوا (اینچ)	1/4
جنسیت موضوع درگاه خروجی هوا	مونث
نوع رزوه درگاه خروجی هوا	NPT، BSP
اندازه ورودی هوا (اینچ)	1/4
جنس نخ ورودی هوا	مونث
نوع رزوه ورودی هوا	NPT، BSP
کاربرد	صنعتی
مواد توپ	پلی پروپیلن
مواد بخش مرکزی	پلی پروپیلن
مواد سازگار	ضد یخ، مواد شوینده، روغن موتور، مایع هیدرولیک، تصفیه آب – فاضلاب، آب، جوهر

مشخصات پمپ دیافراگمی GRACO HUSKY 205

- از سری پمپ های کامپکت گراکو می باشد.
- محرک هوای فشرده بوده و به لطف ابعاد کوچک و وزن سبک بسیار کاربردی می باشد.
- سری Husky515 صرفا دارای بدنه غیرفلزی می باشد .
- در این سری برای اتصال کلیه قطعات پمپ از پیچ و مهره استفاده شده.
- حداکثر دبی این پمپ ۱۸٫۹ لیتر بر دقیقه می باشد

جنس بدنه می تواند پلی پروپیلن ، استال یا کاینار باشد
همچنین دیافراگم ها از جنس تفلون ، پلی اورتان ، هایترل و سنتوپرن موجود است .
انتخاب صحیح جنس بدنه و دیافراگم با توجه به
خصوصیات سیال عبوری و شرایط کاری علاوه بر صرفه جویی در هزینه اولیه خرید پمپ
سبب کاهش هزینه نگهداری تعویض قطعات و همچنین
زمان های توقف ناخواسته به دلیل خرابی پمپ می شود

کاربرد پمپ دیافراگمی گراکو هاسکی 205 Graco Husky

تخلیه مواد شینمایی از بشکه
شارژ جوهر در صنایع چاپ و بسته بندی
پمپ فیلتر پرس در صنایع تصفیه فاضلاب
انتقال سوخت هواپیما

مزایای پمپ دیافراگمی گراکو هاسکی 205 Graco Husky

قیمت پایین
قطعات مصرفی موجود و ارزان
وزن کم و ابعاد کوچک

معایب پمپ دیافراگمی گراکو هاسکی 205 Graco Husky

ساخت کشور چین
ایرموتور ضعیف

1/4 Inch Positive Displacement Double Diaphragm Pump

The Husky 205 has a 1/4 inch (6.3 mm) connection and is available in polypropylene, groundable acetal and PVDF.

The Husky 205 air-operated diaphragm pump features spring check valves for superior priming in any mounting configuration.

Features

1/4 inch (6.35 mm) end-porting double diaphragm pump

Spring check valves for superior priming in any mounting configuration

Remote control option using an external controller

Benefits

True-formed PTFE and Santoprene diaphragms for enhanced performance

Spring loaded checks allow the diaphragm pump to work in any orientation

Inlet and Outlet are interchangeable

Remote control option using an external controller

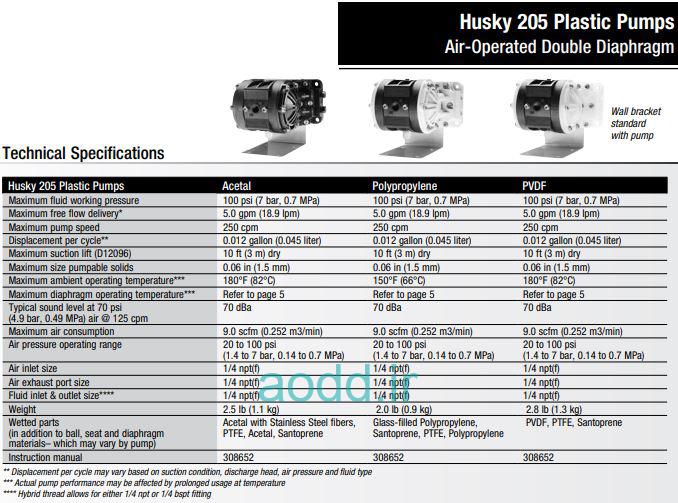

Overview

Maximum Fluid Flow:	5.0 gpm (18.9 l/min)
Maximum Fluid Discharge Pressure:	100 psi (7 bars, 0.7 MPa)
Maximum Size Pumpable Solids:	0.06 inch (1.5 mm)
Fluid Displacement Per Cycle:	0.012 g (0.045 litres)
