دانلود کاتالوگ پمپ دیافراگمی گراکو هاسکی Graco 307 Series
Graco Husky 307 Instructions Parts List
Properties
| Property | |
|---|---|
| Max. flow | 25 l/min |
| Max. discharge pressure | 7 bar |
| Air conn. | 1/4″ BSP/NPT |
| Liquid conn. | 3/8″ BSP/NPT |
| Maximum suction lift (dry) | 3.7 m wc |
| Certificates | ATEX |
| Maximum suction lift (wet) | 6.4 m wc |
| Max. particle size | 1.6 mm |
| Viscosity | 1000 mPa.s |
| Max. temperature | 65 °C |
| Materials liquids parts | Polypropylene, Acetal |
| Materials valves seats | Acetal, Polypropylene, Stainless Steel |
| Materials valve balls | PTFE, Hytrel, Stainless Steel, Buna-N |
| Materials diaphragms | PTFE, Hytrel, Buna-N, Santoprene |
| Material center section | Polypropylene |
ویژگی های پمپ دیافراگمی گراکو هاسکی Graco 307 Series
- ساخت کشور: آمریکا
- حداکثر فشار: 7 بار
- جنس بدنه: پلی پروپیلن و استال
- موارد کاربرد: جهت انتقال انواع حلال ، گریس ، رزین ، چسب ، رنگ ، مواد سمی ، اسید ، سس ، مربا ، رب ، شکلات و …
اطلاعات پمپ دیافراگمی گراکو هاسکی Graco Husky 307
این پمپ به گونه ای طراحی شده است که در فشار هوای پایین کار کند و در عین حال جریانی روان و قابل اطمینان را ارائه دهد. پمپ دیافراگمی گراکو هاسکی Graco Husky 307 برای انتقال طیف وسیعی از سیالات ایده آل هستند. بدنه موتور هوا از پلی پروپیلن و فولاد ضد زنگ برای مقاومت در برابر خوردگی خارجی ساخته شده است. این مدل ساخت و ساز خیس شده پلی پروپیلن با دیافراگم تفلون و چک توپ مناسب برای اکثر مواد شیمیایی از جمله اسیدها و مایعات سوزاننده است.
برنامه های کاربردی نمونه
- نمونه برداری و آزمایش
- انتقال درام برای مایعات تا 1000 سانتی پویز
- گردش جوهرها، مواد شوینده و مواد شیمیایی با ویسکوزیته کم
- گردش و تخلیه مایعات
- حذف مایعات زائد
- اندازه گیری مواد شیمیایی دسته ای بر حسب تقاضا
- تامین چسب ویسکوزیته پایین
- تامین سیال فرآیند کم فشار مداوم
سیالات معمولی که توسط این پمپ اداره می شود:
- اسیدها: هیدروکلریک سولفوریک، فسفریک
- سفید کننده: هیپوکلریت سدیم (<12%)
- پایه: هیدروکسید سدیم، آمونیاک، پراکسید هیدروژن، هیدروکسید پتاسیم
امکانات پمپ دیافراگمی گراکو هاسکی Graco Husky 307
- تعمیر و نگهداری آسان
- سازگاری سیالات
- دریچه های هوا منحصر به فرد و ثبت شده
- قطعات دقیق نصب شده
فواید پمپ دیافراگمی گراکو هاسکی Graco Husky 307
- بتونه کاری سریع و جریان فوری محصول
- ویسکوزیته سیال تا 5000 cps و جامدات تا 0.09 اینچ (2.29 میلی متر) را کنترل می کند.
- عالی برای سیالات ساینده، ویسکوزیته کم تا متوسط و مواد حساس به برش
مشخصات پمپ دیافراگمی گراکو هاسکی Graco Husky 307
عمومی
| اختراع طبقه بندی مواد خطرناک (IMO/EU). | NA |
|---|
ابعاد/وزن پمپ دیافراگمی گراکو هاسکی Graco Husky 307
| ارتفاع [mm] | 206 |
|---|---|
| طول | 203 |
| اندازه جامد قابل پمپاژ [mm] | حداکثر 1.6 |
| ارتفاع مکش | 3.7 |
| وزن (کیلوگرم] | 2.2 |
| عرض [mm] | 135 |
داده های تکنیکی
| مصرف هوا [m³/min] | حداکثر 0,156 |
|---|---|
| اتصال ورودی هوا [اینچ] | 1/4 NPT |
| فشار هوا [bar] | محدوده کاری 1.4 – 7 |
| اتصال ورودی سیال [اینچ] | 3/8 NPT |
| فشار سیال عملیاتی [bar] | 7 حداکثر |
| دمای عملیاتی [°C] | محدوده 4،4 – 65،5 |
| بالابر مکش [m] | حداکثر 3.7 |
داده های عملکرد
| ظرفیت جریان [l/min] | حداکثر 24.6 |
|---|---|
| سرعت پمپ [cpm] | حداکثر 330 |
مشخصات کلی پمپ دیافراگمی گراکو هاسکی 307 Graco Husky
- ساخت شرکت گراکو Graco آمریکا
- نسبت فشار 1:1
- فلوی خروجی تا 32 لیتر بر دقیقه
- ورودی هوا 1/4″
- ورودی و خروجی سیال 3/8″
- پمپ دیافراگمی روغن، آب، شیشه شو و ضدیخ
پمپ دیافراگمی گراکو GRACO ساخت آمریکا
| نام کالا | پمپ دیافراگمی ۳/۸ اینچ |
| مدل | HUSKY 307 |
| شرکت سازنده | GRACO |
| کشور سازنده | آمریکا |
| نوع ولتاژ برق ورودی | تکفاز |
| ولتاژ(V) | |
| حداکثر ارتفاع مکش(M) | ۳٫۷ |
| حداکثر آبدهی(Lit/min) | ۲۵ |
| حداکثر سایز جامدات قایبل حمل(mm) | ۲ |
| حداکثر ویسکوزیته ی سیال (سانتی پویز) | ۱۰۰۰ |
مشخصات پمپ دیافراگمی GRACO HUSKY 307
- از سری پمپ های کامپکت گراکو می باشد.
- محرک هوای فشرده بوده و به لطف ابعاد کوچک و وزن سبک بسیار کاربردی می باشد.
- سری Husky 307 صرفا دارای بدنه غیرفلزی می باشد
- برای استفاده از پمپی با مشخصات مشابه از لحاظ ابعاد و دبی ولی با بدنه فلزی باید از سری Husky 716 استفاده شود.
- مهم ترین شباهت با سری Husky 716 نحوه اتصال قطعات بدنه می باشد که در این سری به جای کلمپ از پیچ و مهره استفاده شده.
- استفاده از کلمپ باعث افزایش سرعت باز و بسته کردن اجزای پمپ شده و زمان های توقف را کاهش می دهد
- حداکثر دبی این پمپ ۲۶٫۵ لیتر بر دقیقه می باشد
- جنس بدنه می تواند پلی پروپیلن ، استال یا کاینار باشد
- همچنین دیافراگم ها از جنس تفلون ، پلی اورتان ، هایترل و سنتوپرن موجود است .
- انتخاب صحیح جنس بدنه و دیافراگم با توجه به خصوصیات سیال عبوری و شرایط کاری
- علاوه بر صرفه جویی در هزینه اولیه خرید پمپ سبب کاهش هزینه نگهداری تعویض قطعات و همچنین زمان های توقف ناخواسته به دلیل خرابی پمپ می شود.
کاربرد های پمپ دیافراگمی گراکو هاسکی 307 Graco Husky
- تخلیه مواد شینمایی از بشکه
- شارژ جوهر در صنایع چاپ و بسته بندی
- پمپ فیلتر پرس آزماشگاهی در صنایع تصفیه فاضلاب
- انتقال سوخت هواپیما
- انتقال اسید و مواد شیمیایی در آزمایشگاه
مزایای پمپ دیافراگمی گراکو هاسکی 307 Graco Husky
- قیمت پایین
- قطعات مصرفی موجود و ارزان
- وزن کم و ابعاد کوچک
معایب پمپ دیافراگمی گراکو هاسکی 307 Graco Husky
- ساخت کشور چین
- ایرموتور ضعیف
3/8 Inch Positive Displacement Double Diaphragm Pump
The Husky 307 has a 3/8 inch (9.52 mm) connection and is available in polypropylene and groundable acetal.
The Husky 307 air-operated diaphragm pump features a stall-free low pulsation air valve that provides a smooth and rapid changeover.
Features
- 3/8 inch (9.52 mm) end porting
- Fully-groundable acetal model
- Delivery up to 7 gpm (26.5 lpm)
- Easy-to-service air valve and ball checks
Benefits
- Quick and easy assembly and disassembly design
- Easy to service air valve and ball checks
- Operates on as little as 20 psi (1.4 bar, 0.14 MPa)
- Split manifold option to pump multiple fluids without mixing
- Every pump is tested prior to shipping

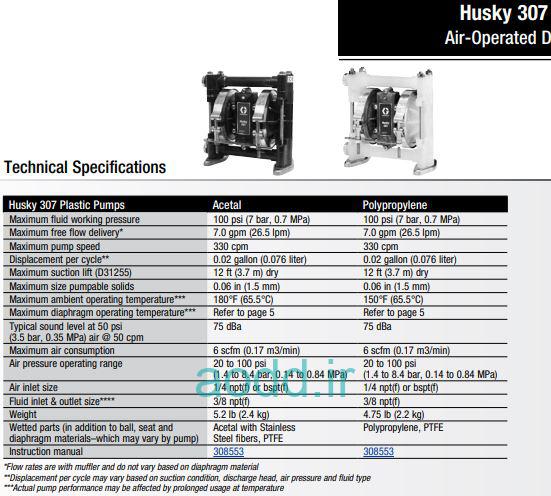

Overview
| Maximum Fluid Flow: | 6.5 gpm (26.5 l/min) |
| Maximum Fluid Discharge Pressure: | 100 psi (7 bars, 0.7 MPa) |
| Maximum Size Pumpable Solids: | 1/16 inch (1.5 mm) |
| Fluid Displacement Per Cycle: | 0.02 g (0.076 litres) |
