دانلود منوال پمپ دیافراگمی گراکو هاسکی Graco Husky 515
مقدمه
پمپ‌های دیافراگمی به‌عنوان یکی از پرکاربردترین تجهیزات در صنایع مختلف شناخته می‌شوند. این پمپ‌ها به‌ویژه در انتقال مواد شیمیایی، رنگ‌ها، مواد خورنده و سیالات ویسکوز کاربرد گسترده‌ای دارند. پمپ دیافراگمی Graco Husky 515 یکی از محصولات باکیفیت و قابل‌اعتماد شرکت Graco است که با طراحی مستحکم و عملکرد بالا، نیازهای صنعتی را به‌خوبی برآورده می‌کند.
در این مقاله، به بررسی ویژگی‌ها، مزایا، کاربردها و نحوه عملکرد این پمپ می‌پردازیم. همچنین، مشخصات فنی آن را به‌صورت دقیق تحلیل خواهیم کرد تا شما بتوانید بهترین انتخاب را برای نیازهای صنعتی خود داشته باشید.

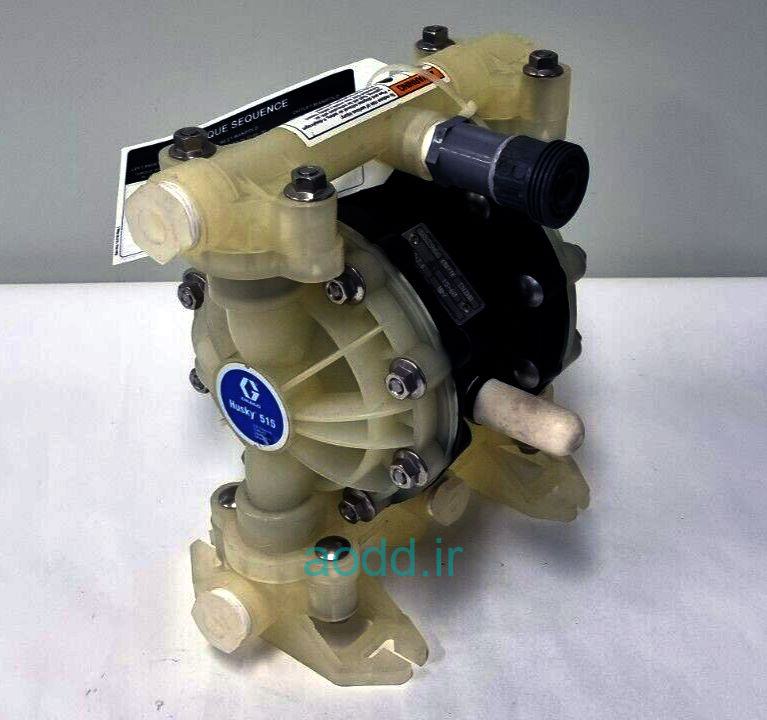

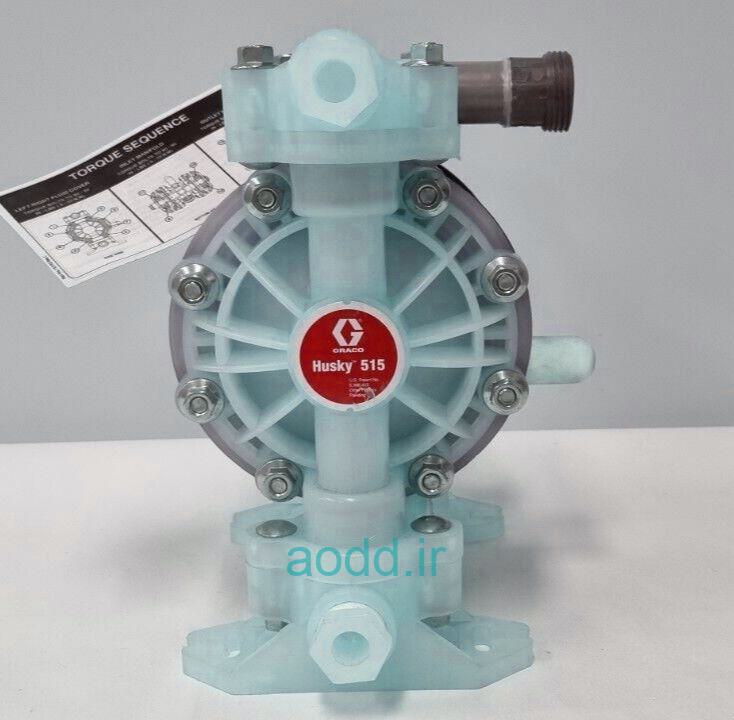

معرفی پمپ دیافراگمی Graco Husky 515
پمپ Husky 515 یک پمپ دیافراگمی هوایی (پنوماتیک) است که برای انتقال طیف گسترده‌ای از سیالات طراحی شده است. این پمپ با دبی حداکثر 57 لیتر در دقیقه و فشار تخلیه 7 بار، یکی از گزینه‌های ایده‌آل برای صنایع شیمیایی، غذایی، رنگ‌سازی و نساجی محسوب می‌شود.
ویژگی‌های کلیدی:
-
مصرف هوای بهینه با عملکرد کم‌صدا
-
ساختار مقاوم از جنس پلیپروپیلن، استیل و مواد پلیمری ویژه
-
قابلیت انتقال سیالات ویسکوز تا 5000 mPa.s
-
مقاوم در برابر مواد شیمیایی خورنده
-
گواهی ATEX برای استفاده در محیط‌های قابل انفجار
-
امکان پمپاژ ذرات جامد تا 2.5 میلیمتر
مشخصات فنی پمپ Graco Husky 515
در جدول زیر، مشخصات فنی این پمپ به‌صورت خلاصه ارائه شده است:
| پارامتر | مقدار |
|---|---|
| حداکثر دبی جریان | 57 لیتر در دقیقه |
| حداکثر فشار تخلیه | 7 بار |
| اتصالات هوایی | 1/4 اینچ BSP/NPT |
| اتصالات سیال | 1/2 اینچ BSP/NPT |
| حداکثر ارتفاع مکش خشک | 4.5 متر ستون آب |
| حداکثر ارتفاع مکش تر | 7.6 متر ستون آب |
| حداکثر اندازه ذرات | 2.5 میلیمتر |
| حداکثر ویسکوزیته | 5000 mPa.s |
| حداکثر دمای کاری | 107 درجه سانتیگراد |
| گواهی‌ها | ATEX (منطقه قابل انفجار) |
جنس مواد به‌کاررفته در ساختار پمپ:
-
قطعات در تماس با سیال: پلیپروپیلن، استال، پلیپروپیلن رسانا، کاینار
-
نشیمنگاه شیرها: استال، پلیپروپیلن، استیل ضدزنگ، کاینار
-
گلوله‌های شیر: بونا-ان، سانتوپرن، استیل ضدزنگ، هایترل، PTFE، وایتون
-
دیافراگم: PTFE (دو تکه)، PTFE (اورمولد شده)، هایترل، بونا-ان، سانتوپرن، وایتون
-
بخش مرکزی پمپ: پلیپروپیلن
مزایای پمپ دیافراگمی Husky 515
1. مقاومت شیمیایی بالا
با توجه به استفاده از مواد پلیمری مقاوم مانند پلیپروپیلن، PTFE و استیل ضدزنگ، این پمپ قابلیت انتقال اسیدها، بازها، حلال‌ها و سایر مواد خورنده را دارد.
2. عملکرد بدون نیاز به برق
این پمپ با استفاده از هوای فشرده کار می‌کند و در محیط‌هایی که دسترسی به برق محدود است، گزینه مناسبی محسوب می‌شود.
3. قابلیت مکش خشک و تر
با حداکثر ارتفاع مکش خشک 4.5 متر و مکش تر 7.6 متر، این پمپ برای مصارف مختلف از جمله تخلیه مخازن و انتقال سیالات از عمق مناسب است.
4. گواهی ATEX برای محیط‌های انفجاری
این مدل برای استفاده در مناطق خطرناک و قابل انفجار تأیید شده است و ایمنی بالایی در صنایع نفت، گاز و شیمیایی دارد.
5. تعمیر و نگهداری آسان
طراحی ماژولار و دسترسی آسان به قطعات داخلی، تعویض دیافراگم و شیرها را ساده می‌کند.
کاربردهای پمپ Graco Husky 515
این پمپ در صنایع زیر کاربرد گسترده‌ای دارد:
1. صنایع شیمیایی و پتروشیمی
-
انتقال اسیدها، بازها، حلال‌ها و مواد شیمیایی خورنده
-
پمپاژ مواد با ویسکوزیته بالا
2. صنایع رنگ و رزین
-
انتقال رنگ‌های پایه آب و حلال‌دار
-
پمپاژ مواد پرکننده و پیگمنت‌ها
3. صنایع غذایی و دارویی
-
جابه‌جایی روغن‌های خوراکی، شربت‌ها و مواد غلیظ
-
انتقال مواد با دمای بالا تا 107°C
4. صنایع معدنی و تصفیه آب
-
پمپاژ دوغاب‌های معدنی و پساب‌های صنعتی
-
انتقال سیالات حاوی ذرات جامد تا 2.5 میلیمتر
نحوه عملکرد پمپ دیافراگمی هوایی
پمپ‌های دیافراگمی با استفاده از هوای فشرده و حرکت رفت‌وبرگشتی دیافراگم عمل می‌کنند. در پمپ Husky 515، هوای فشرده وارد محفظه پمپ شده و با ایجاد حرکت متناوب، سیال را از قسمت مکش به قسمت تخلیه منتقل می‌کند.
مراحل کار:
-
مرحله مکش: هوای فشرده به یک طرف دیافراگم وارد شده و باعث حرکت آن می‌شود. این حرکت، فشار منفی ایجاد کرده و سیال به داخل پمپ کشیده می‌شود.
-
مرحله تخلیه: با تغییر جهت هوای فشرده، دیافراگم به سمت مقابل حرکت کرده و سیال را به سمت خروجی هدایت می‌کند.
-
سیستم شیرهای یک‌طرفه: شیرهای توپی و نشیمنگاه‌ها از بازگشت سیال جلوگیری می‌کنند.
مقایسه Husky 515 با سایر پمپ‌های دیافراگمی
| ویژگی | Husky 515 | پمپ‌های رقابتی |
|---|---|---|
| حداکثر دبی | 57 لیتر/دقیقه | ~40-50 لیتر/دقیقه |
| فشار تخلیه | 7 بار | ~5-6 بار |
| مقاومت شیمیایی | بسیار بالا | متوسط تا بالا |
| گواهی ATEX | دارد | برخی مدل‌ها ندارند |
| قابلیت مکش خشک | 4.5 متر | ~3-4 متر |
نتیجه‌گیری
پمپ دیافراگمی Graco Husky 515 یک انتخاب ایده‌آل برای صنایعی است که نیاز به انتقال ایمن و کارآمد سیالات شیمیایی، رنگ‌ها و مواد ویسکوز دارند. با مشخصات فنی عالی، مقاومت بالا در برابر خوردگی و گواهی ATEX، این پمپ عملکردی مطمئن در محیط‌های چالش‌برانگیز ارائه می‌دهد.
اگر به دنبال پمپی با دوام، قابلیت تنظیم دبی و تعمیرات آسان هستید، Husky 515 گزینه مناسبی برای شما خواهد بود.
برای خرید و دریافت مشاوره فنی، می‌توانید با نمایندگی‌های رسمی Graco در ایران تماس بگیرید.
جدول مشخصات به انگلیسی
| Property | |
|---|---|
| Max. flow | 57 l/min |
| Max. discharge pressure | 7 bar |
| Air conn. | 1/4″ BSP/NPT |
| Liquid conn. | 1/2″ BSP/NPT |
| Maximum suction lift (dry) | 4.5 m wc |
| Certificates | ATEX |
| Maximum suction lift (wet) | 7.6 m wc |
| Max. particle size | 2.5 mm |
| Viscosity | 5000 mPa.s |
| Max. temperature | 107 °C |
| Materials liquids parts | Polypropylene, Acetal, Conductive Polypropylene, Kynar |
| Materials valves seats | Acetal, Polypropylene, Stainless Steel, Kynar |
| Materials valve balls | Buna-N, Santoprene, Stainless Steel, Hytrel, PTFE, Viton |
| Materials diaphragms | PTFE (2 piece), PTFE (overmolded), Hytrel, Buna-N, Santoprene, Viton |
| Material center section | Polypropylene |
مشخصات فنی پمپ دیافراگمی گراکو هاسکی Graco Husky 515
قطر ورودی و خروجی: 1/2 اینچ
قطر ورودی هوا: 1/4 اینچ
حداکثر دبی خروجی: 57 لیتر بر دقیقه
حداکثر فشار خروجی: 7 بار
حداکثر عمق مکش: 4.5 متر
حداکثر دمای سیال کاری: 82 درجه سانتی گراد

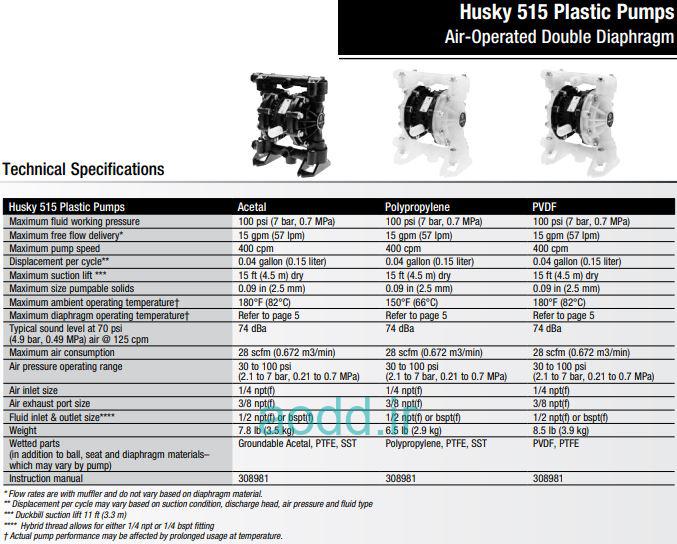

منحنی عملکرد پمپ دیافراگمی گراکو هاسکی Graco Husky 515
کلیپ مقایسه دو مدل گراکو 515 و 716
مشخصات کلی پمپ دیافراگمی هاسکی سری 505
حداکثر دما : 82 درجه سانتی گراد
ویژگی والو هوا : پالس کم و عملکرد نرم و سریع
متریال به کار رفته : پلی پروپیلن، استال و PVDF که با متریال های بسیاری سازگار می باشند.
ماکسیمم قطر ذره قابل انتقال : 2.5 میلیمتر
- پمپ دیافراگمی گراکو هاسکی مدل 515 یک پمپ دیافراگمی دوبله است که از بدنه ی آن از پلیپروپیلن، استال و PVDFساخته شده است.
- والو هوای این پمپ مانند سری 307 پالس کمی داشته
- که سبب می شود عملکرد نرم و سریعی داشته باشد. پیچ به کار رفته در بدنه پمپ مدل 515 نشتی را از بین برده
- و قابلیت اطمینان آن را تا میزان زیادی افزایش داده است. از مزایای این پمپ می توان به داشتن پورت مرکزی و خروجی، سر و صدای بسیار کم ( کمتر از 85 دسیبل)،
- سرویس آسان والو هوا و پک والو ها، منیفولد انشعابی با قابلیت پمپاژ سیالات مختلف بدون مخلوط شدن آن ها و نداشتن مکانیکال سیل اشاره نمود.
- بیشترین فشار کاری این پمپ 7 بار، حداکثر آب دهی 57 لیتر بر دقیقه، حداکثر مکش 4.5 متر و بیشترین اندازه ذرات معلق قابل پمپاژ با این پمپ 2.5 میلی متر می باشد.
| مشخصات فنی پمپ دیافراگمی گراکو هاسکی 515 | |
| حداکثر دبی جریان سیال | 57 L/min معادل 15 گالن در دقیقه |
| حداکثر فشار خروجی سیال | 7 bar |
| حداکثر قطر ذرات جامد | 2.5 mm |
| میزان جریان سیال در هر سیکل کاری | 0.15 L |
جنس بدنه پمپ دیافراگمی گراکو هاسکی Graco Husky 515

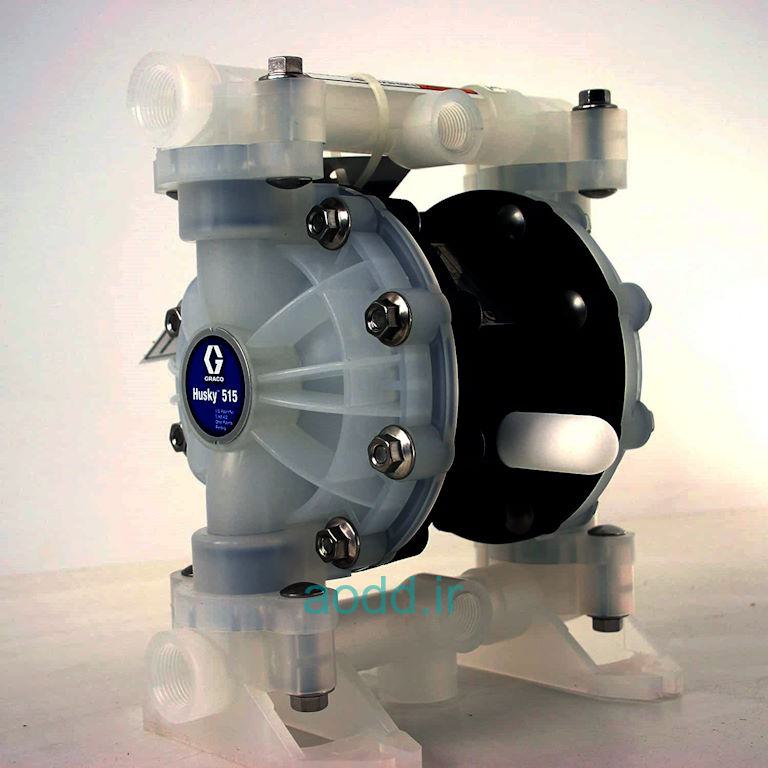

- پمپ دیافراگمی گراکو هاسکی 515 با بدنه پلی پروپیلن PP
- پمپ دیافراگمی گراکو هاسکی 515 با بدنه کاینار PVDF
- پمپ دیافراگمی گراکو هاسکی 515 با بدنه استال ACETAL
جنس دیافراگم پمپ دیافراگمی گراکو هاسکی Graco Husky 515
- دیافراگم PTFE سیالات خورنده و شیمیایی و حلال ها
- دیافراگم TPE سیالات غیر خورنده و حلال های دارای ذرات جامد ریز و نرم
- دیافراگم BUNA سیالات دارای ذرات جامد ذبر و خشن
- دیافراگم SANTOPRENE انتقال سیالات دارای ذرات جامد نسبتا زبر

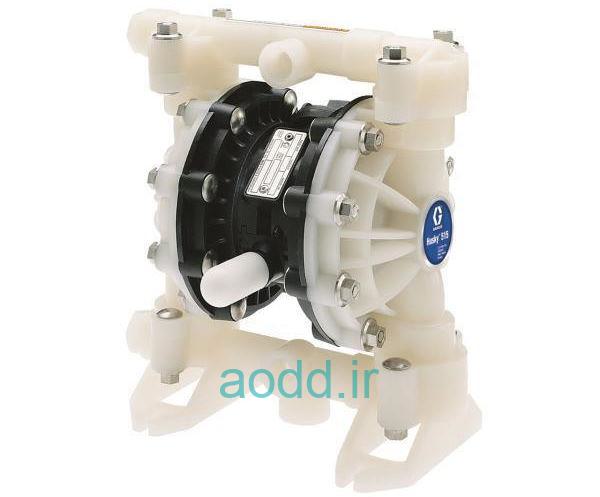

پمپ دیافراگمی گراکو هاسکی 515 با جابجایی مثبت 1/2 اینچ
هاسکی 515 دارای اتصال 1/2 اینچی (12.7 میلی متر) است و در پلی پروپیلن، استال و PVDF موجود است.
پمپ دیافراگمی دوگانه هاسکی 515 دارای یک دریچه هوای بدون ضربان پایین است که یک تعویض صاف و سریع را فراهم می کند.
طراحی پیچ و مهره از طریق پوشش مایع نشتی را از بین می برد و هاسکی را ایمن تر با قابلیت اطمینان بالاتر می کند.
مزایای پمپ دیافراگمی دوبل هاسکی 515
- گزینه های انتقال مرکزی و پایانی
- بدون مهر و موم مکانیکی که باعث نشت یا خرابی سیال شود
- بدون صدا با کمتر از 85 دسی‌باکس با قابلیت استفاده آسان صدا خفه کن از راه دور برای سطوح نویز پایین تر
- بررسی آسان دریچه هوا و توپ
- با کمتر از 20 psi (1.4 بار، 0.14 مگاپاسکال) کار می کند.
- گزینه اسپلیت منیفولد برای پمپاژ چند سیال بدون اختلاط
پمپ دیافراگمی گراکو هاسکی 515 با جابجایی مثبت 1/2 اینچ
هاسکی 515 دارای اتصال 1/2 اینچی (12.7 میلی متر) است و در پلی پروپیلن، استال و PVDF موجود است.
پمپ دیافراگمی دوگانه هاسکی 515 دارای یک دریچه هوای بدون ضربان پایین است که یک تعویض صاف و سریع را فراهم می کند.
طراحی پیچ و مهره از طریق پوشش مایع نشتی را از بین می برد و هاسکی را ایمن تر با قابلیت اطمینان بالاتر می کند.
امکانات پمپ دیافراگمی گراکو هاسکی 515
- مدل استال کاملا زمینی
- تحویل تا 15 گرم در دقیقه (56.7 لیتر در دقیقه)
- بررسی آسان دریچه هوا و توپ
- دریچه هوا قابل اعتماد برای سالها عملکرد قابل اعتماد
فواید پمپ دیافراگمی گراکو هاسکی 515
- گزینه های انتقال مرکزی و پایانی
- بدون مهر و موم مکانیکی که باعث نشت یا خرابی سیال شود
- بدون صدا با کمتر از 85 دسی‌باکس با قابلیت استفاده آسان صدا خفه کن از راه دور برای سطوح نویز پایین تر
- بررسی آسان دریچه هوا و توپ
- با کمتر از 20 psi (1.4 بار، 0.14 مگاپاسکال) کار می کند.
- گزینه اسپلیت منیفولد برای پمپاژ چند سیال بدون اختلاط
بررسی اجمالی پمپ دیافراگمی گراکو هاسکی 515
| حداکثر جریان سیال: | 15 گرم در دقیقه (57 لیتر در دقیقه) |
| حداکثر فشار تخلیه سیال: | 100 psi (7 بار، 0.7 مگاپاسکال) |
| حداکثر اندازه جامدات قابل پمپاژ: | 3/32 اینچ (2.5 میلی متر) |
| جابجایی سیال در هر چرخه: | 0.04 گرم (0.15 لیتر) |
مشخصات فنی پمپ دیافراگمی گراکو هاسکی 515
| حداکثر نرخ جریان (L/MIN) | 57 |
|---|---|
| حداکثر فشار ورودی (PSI) | 100 |
| حداکثر فشار خروجی (PSI) | 100 |
| نسبت مایع به هوا | 1:1 |
| اندازه ورودی هوا | 1/4 اینچ NPT(F) |
| اندازه ورودی/خروجی پمپ | 1/2 اینچ NPT(F) |
| حداکثر سرعت پمپ | 400 cpm |
| مواد بخش مایع | پلی پروپیلن |
| مواد بخش مرکزی | شیر هوای استاندارد پلی پروپیلن (NPT) |
| اتصالات | پورت استاندارد پلی پروپیلن (NPT) |
| سیت ها | پلی اورتان |
| توپ ها | n/a |
| دیافراگم ها | PTFE |
| اورینگ منیفولد | n/a |
پمپ دیافراگمی گراکو هاسکی 515 سفارشی ساز با دو ورودی و دو خروجی جهت ترکیب دو ماده مختلف
شرح
با سلام پمپ جدید گراکو هاسکی 515 برای تجهیزات رنگ آمیزی و گچ کاری همه چیز در عکس ها مشخص است
فقط با تلفن دوشنبه 9 صبح الی 17 بعدازظهر تماس بگیرید پیامک و OLX پاسخگو نیستم
خرید و ارسال از طریق OLX ممکن است،
قبل از خرید، مطمئن شوید که برای اطلاعات فنی دستگاه شما مناسب است:
پلی پروپیلن (PP)
حداقل دمای کار 4 درجه سانتیگراد
درایو پنوماتیک
استاندارد و تاییدیه ATEX، CE
نوع رزوه اتصال خروجی هوا
نوع رزوه ورودی سیال داخلی
نوع رزوه ورودی هوا داخلی
نوع رزوه خروجی سیال داخلی
جنس پلی پروپیلن قسمت میانی (PP)
قطر ورودی مایع 1.27 سانتی متر
قطر خروجی مایع 1.27 سانتی متر
نوع رزوه اتصال خروجی هوا NPT
نوع رزوه ورودی هوا/نوع کانکتور NPT نوع
رزوه خروجی مایع/نوع کانکتور NPT نوع
اتصال رزوه ای
ارتفاع کل 10.63 سانتی متر
مدل Husky
حداکثر دمای کاری 66 درجه سانتی گراد
کاربرد در تجهیزات صنعتی
نوع پمپ دیافراگمی پنوماتیک
مواد پلی پروپیلن (PP)
مواد غشایی PTFE/EPDM دو تکه
مواد توپی صندلی اورتان
صندلی اردک صندلی اورتان
سری 515
وزن 3 کیلوگرم
پیکربندی منیفولد
حداکثر تعداد چرخه 400 دقیقه
. اندازه ذرات جامد 0.24 سانتی متر حداکثر فشار هوا
7 bar حداکثر مصرف 28 l/min
